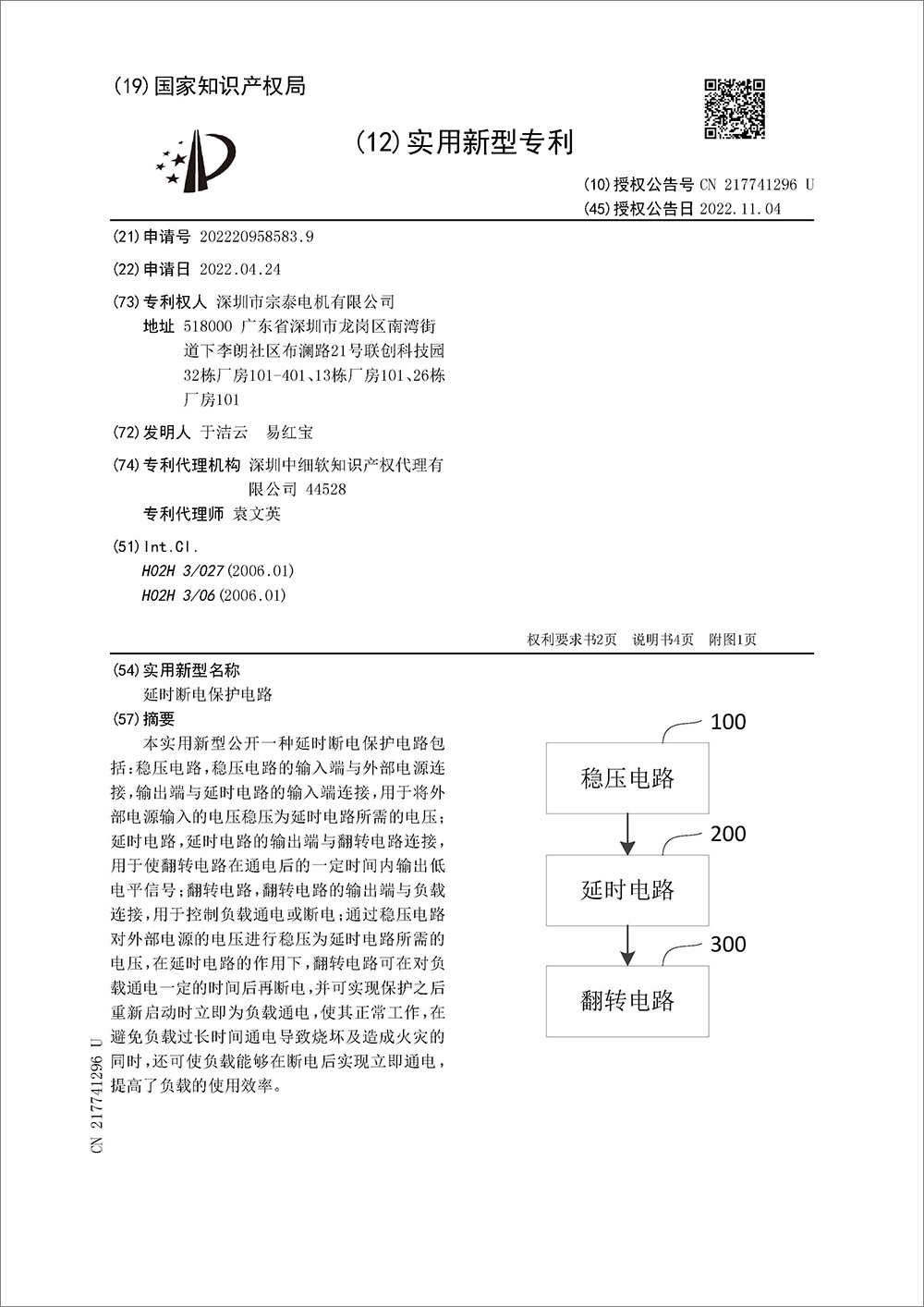

摘要：

本實用新型公開一種延時斷電保護電路包括：穩壓電路，穩壓電路的輸入端與外部電源連接，輸出端與延時電路的輸入端連接，用于將外部電源輸入的電壓穩壓為延時電路所需的電壓；延時電路，延時電路的輸出端與翻轉電路連接，用于使翻轉電路在通電后的一定時間內輸出低電平信號；翻轉電路，翻轉電路的輸出端與負載連接，用于控制負載通電或斷電；通過穩壓電路對外部電源的電壓進行穩壓為延時電路所需的電壓，在延時電路的作用下，翻轉電路可在對負載通電一定的時間后再斷電，并可實現保護之后重新啟動時立即為負載通電，使其正常工作，在避免負載過長時間通電導致燒壞及造成火災的同時，還可使負載能夠在斷電后實現立即通電，提高了負載的使用效率。
