摘要：

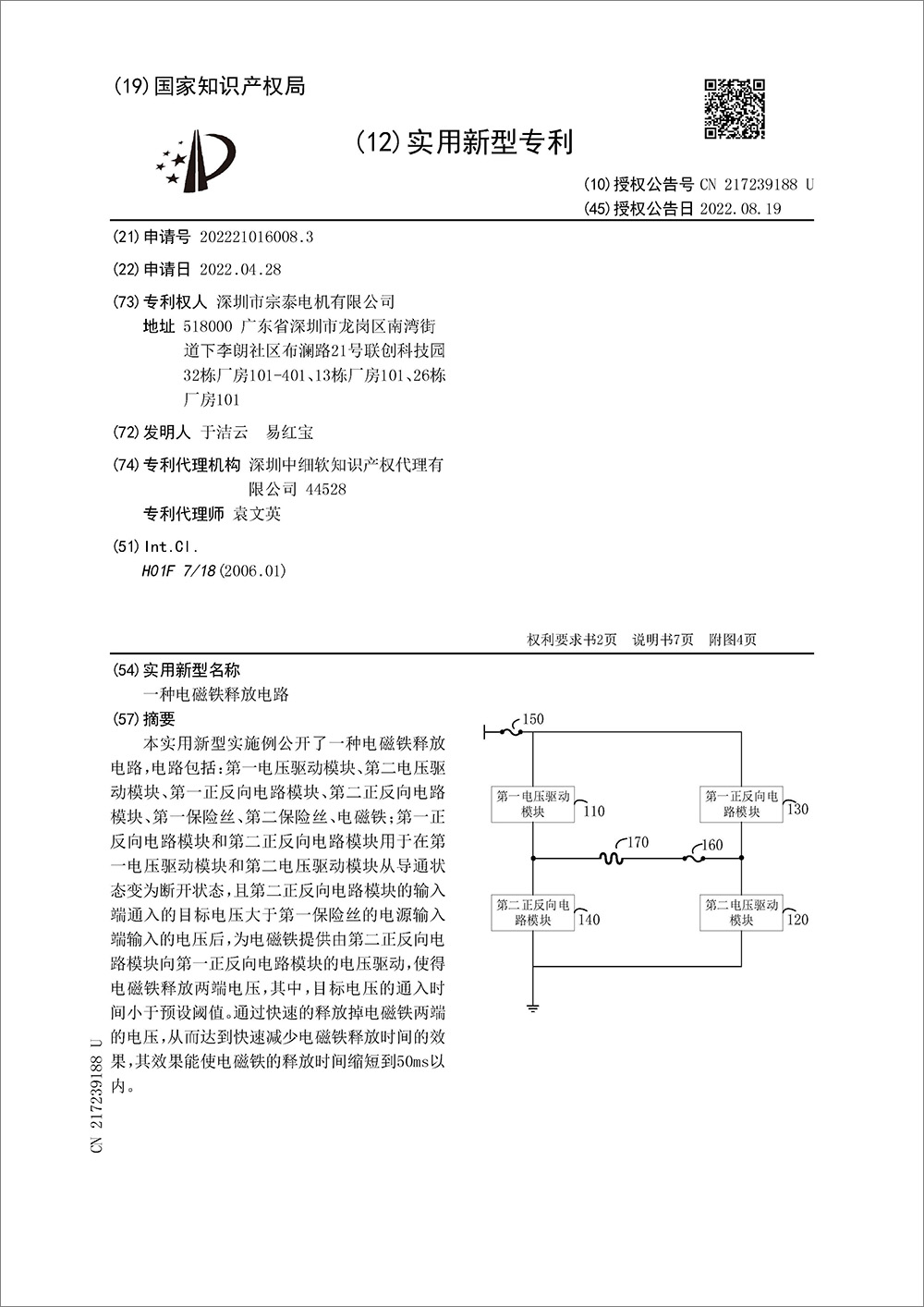

本實用新型實施例公開了一種電磁鐵釋放電路，電路包括：第一電壓驅動模塊、第二電壓驅動模塊、第一正反向電路模塊、第二正反向電路模塊、第一保險絲、第二保險絲、電磁鐵；第一正反向電路模塊和第二正反向電路模塊用于在第一電壓驅動模塊和第二電壓驅動模塊從導通狀態(tài)變?yōu)閿嚅_狀態(tài)，且第二正反向電路模塊的輸入端通入的目標電壓大于第一保險絲的電源輸入端輸入的電壓后，為電磁鐵提供由第二正反向電路模塊向第一正反向電路模塊的電壓驅動，使得電磁鐵釋放兩端電壓，其中，目標電壓的通入時間小于預設閾值。通過快速的釋放掉電磁鐵兩端的電壓，從而達到快速減少電磁鐵釋放時間的效果，其效果能使電磁鐵的釋放時間縮短到50ms以內。
