摘要：

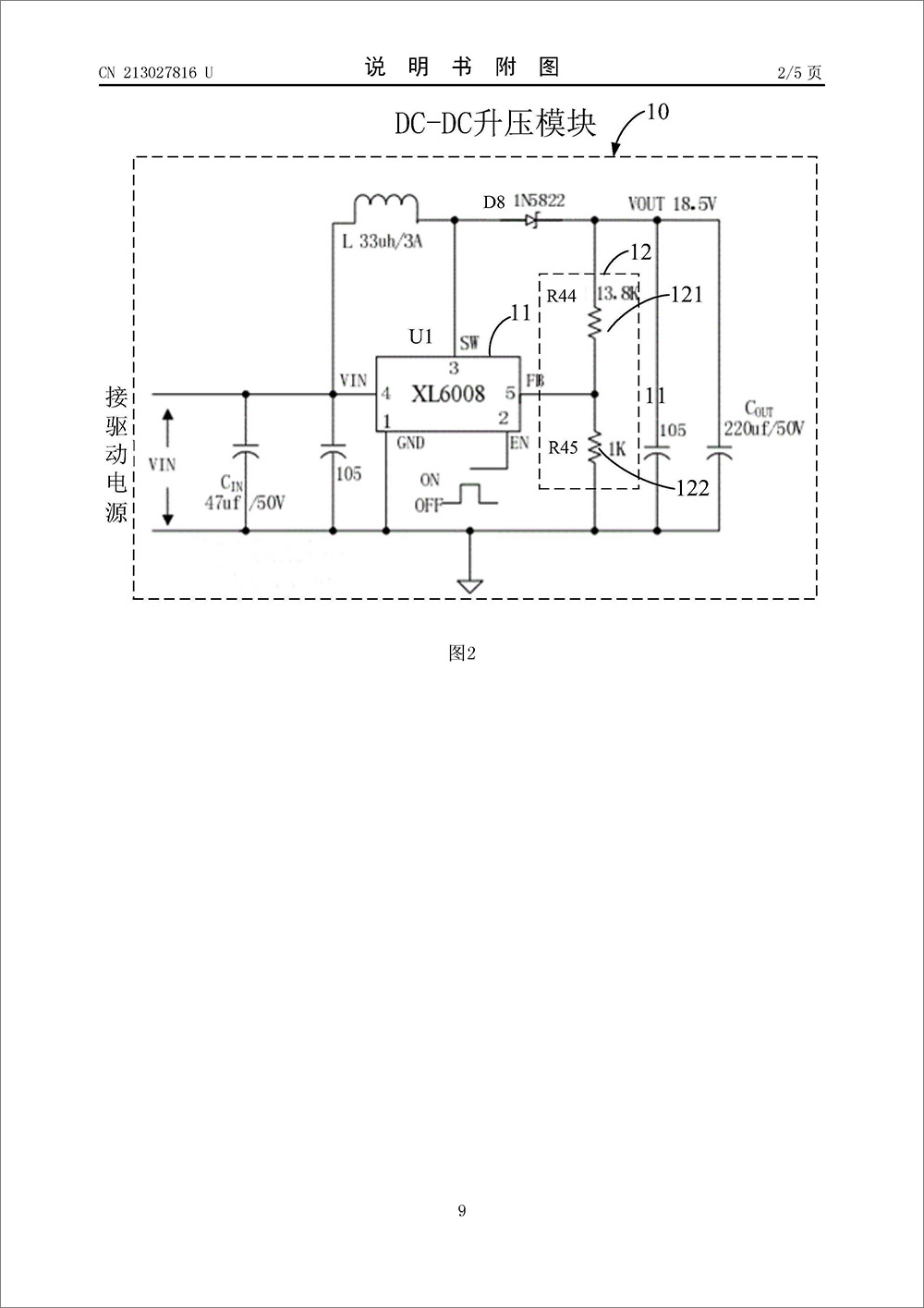

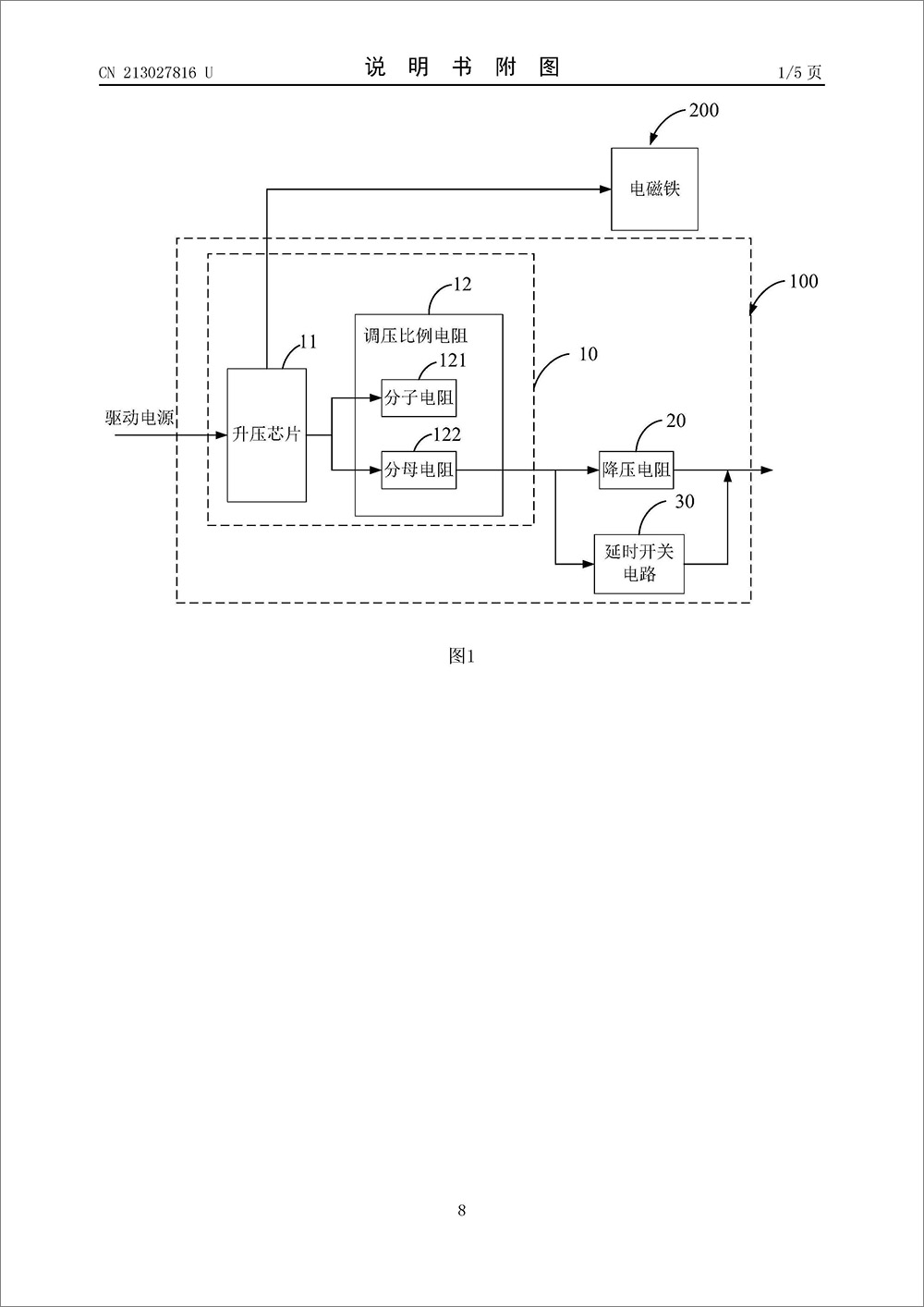

本實用新型公開了一種DC?DC升壓模塊電磁鐵控制電路及電磁鐵，該電路包括DC?DC升壓模

塊，所述DC?DC升壓模塊設置有升壓芯片及與升壓芯片連接的調壓比例電阻，所述調壓比例電阻包括并聯設置的分子電阻和分母電阻，分子電阻和分母電阻的比值大小調整升壓芯片輸出電壓的大??；還包括：降壓電阻，與分母電阻串聯；延時開關電路，與降壓電阻并聯，啟動時將降壓電阻兩端短路，啟動后將降壓電阻兩端接入分母電阻的串聯電路。本實用新型實現大電流啟動，小電流保持功能的同時，減小電磁鐵控制電路的體積，便于與電磁鐵集成，同時避免抖動。
